Сверлильно-присадочный станок для мебельных фасадов HD-1
Количество шпинделей: 1 шт.
НАЗНАЧЕНИЕ:
Предназначен для одновременного сверления глухих отверстий под петли и винты (саморезы) в мебельных фасадах.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется как для выполнения индивидуальных заказов, так и для серийного производства мебельных фасадов на малых средних и крупных предприятиях, а также на участках комплектации мебели перед упаковкой.
АСПИРАЦИОННОЕ ОТВЕРСТИЕ
Гарантирует чистоту, аккуратность и отсутствие стружки при работе.

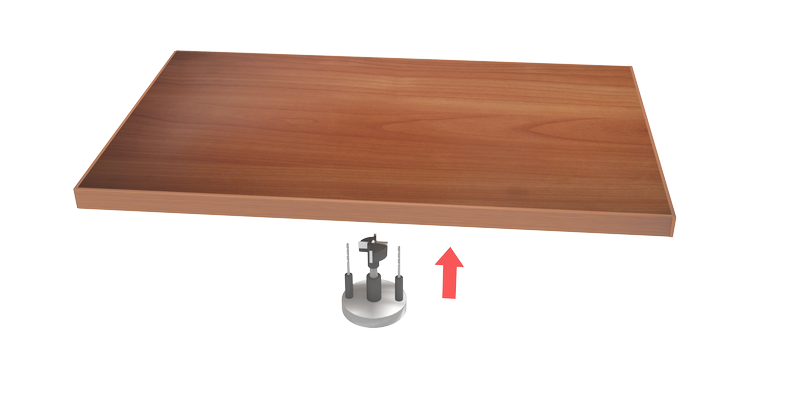

СВЕРЛИЛЬНЫЕ ГРУППЫ РАСПОЛОЖЕНЫ СНИЗУ ЗАГОТОВКИ
Гарантирует чистоту заготовки после обработки – стружки и пыль просто падают вниз в специальную зону, где впоследствии отводятся системой аспирации.
Сверлильно-монтажные станки для присадки петель и фурнитуры
Скидка 20% на станки в наличии!
Количество шпинделей: 3 шт.
Количество шпинделей: 1 шт.
Количество шпинделей: 2 шт.
Количество шпинделей: 4 шт.
Количество шпинделей: 1 шт.
Количество шпинделей: 4 шт.
Количество шпинделей: 21 шт.
Количество шпинделей: 2 шт.
Количество шпинделей: 21 шт.
Современные мебельные фабрики для изготовления сквозных и глухих отверстий хорошего качества и подготовки будущих частей конструкции мебели к монтажу петель, ручек и прочих вспомогательных частей используют специальные станки для присадки. Они позволяют изготавливать отверстия в точном соответствии с картой присадки, которые отличаются аккуратным видом и отсутствием каких-либо дефектов. За отлаженную и бесперебойную работу оборудование очень высоко ценится в профессиональных кругах.
Преимущества оборудования
Чем современнее модель присадочных станков под гнезда для фурнитуры и петли, тем более точной и функциональной она будет. Техника обеспечит непрерывную эксплуатацию в автоматическом цикле, не требуя обслуживания оператора.
Сверлильно-присадочный станок под петли по доступной цене
Приобрести станки для фрезеровки отверстий с высокими техническими характеристиками вы можете в КАМИ. На сайте представлены все технические параметры оборудования. Перед покупкой лучше проконсультироваться у менеджера компании. Сотрудник поможет подобрать наиболее подходящую по параметрам для вашего производства модель.
Сверлильно-присадочный станок для мебельных фасадов HD 4+1
Количество шпинделей: 21 шт.
НАЗНАЧЕНИЕ:
Предназначен для одновременного сверления глухих отверстий под петли и винты (саморезы), а также сверления глухих или сквозных отверстий под установку ручек в мебельных фасадах.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется как для выполнения индивидуальных заказов, так и для серийного производства мебельных фасадов на малых, средних и крупных предприятиях, а также на участках комплектации мебели перед упаковкой.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

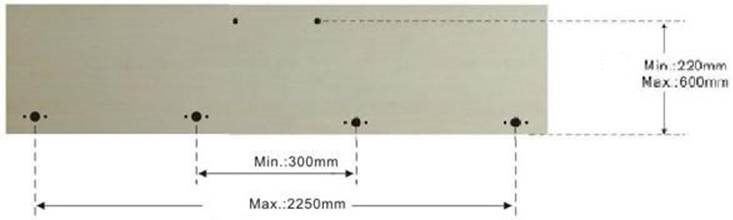

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
ОБРАБАТЫВАЮЩИЕ ШПИНДЕЛИ (ОТВЕРСТИЯ ПОД ПЕТЛИ)
На каждом из 5 сверлильных суппортов установлено 3 шпинделя: один под чашечное сверло для высверливания гнезд под петли, и два под глухие сверла для крепления петель. Стандартный диаметр чашечного сверла – 35 мм, глухого сверла – 2-3 мм.

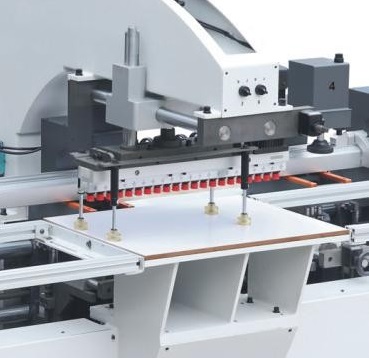

ОБРАБАТЫВАЮЩИЕ ШПИНДЕЛИ (ОТВЕРСТИЯ ПОД РУЧКИ)
Сверлильно-присадочный суппорт для отверстий под ручки состоит из 21 шпинделя, расстояние между шпинделями 32 мм. Четыре пневмоприжима надежно прижимают деталь к рабочему столу.

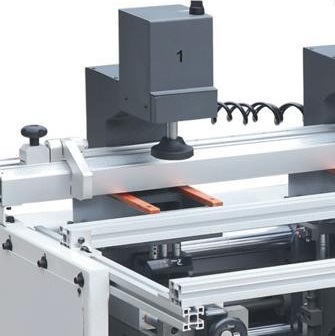

ПНЕВМОПРИЖИМЫ
Модель оборудована пятью сверлильными суппортами под петли. К каждому суппорту установлен отдельный пневмоприжим для надежной фиксации детали.

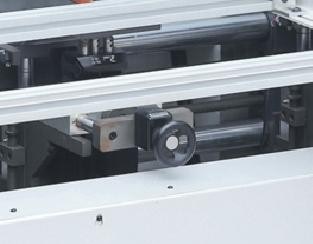

ПЕРЕМЕЩЕНИЕ СУППОРТОВ
Перемещение суппортов в каждой рабочей зоне осуществляется вручную, по направляющим с помощью ходовых винтов. Таким образом задаётся расстояние между петлями на заготовке.
Ходовые винты отличаются высокой износоустойчивостью и обеспечивают идеальную точность настройки расстояния между петлями.
Сверлильно-присадочный станок для мебельных фасадов Filato JD 1
Количество шпинделей: 1 шт.
НАЗНАЧЕНИЕ:
Предназначен для одновременного сверления глухих отверстий под петли и винты (саморезы) в мебельных фасадах.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется как для выполнения индивидуальных заказов, так и для серийного производства мебельных фасадов на малых, средних и крупных предприятиях, а также на участках комплектации мебели перед упаковкой.

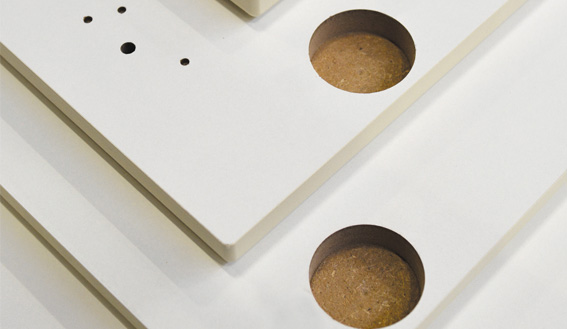

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

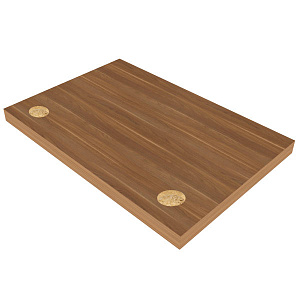

Схема обработки изделия

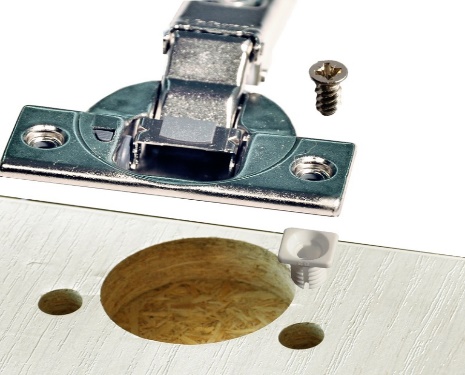

Схема сборки готового изделия
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

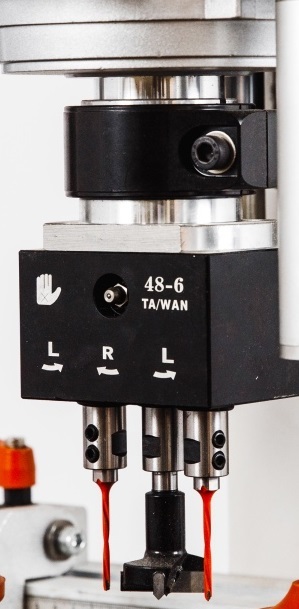

СВЕРЛИЛЬНАЯ ГОЛОВА
Одна 3-х шпиндельная головка имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли. Засверливание отверстий происходит одновременно с операцией фрезерования.

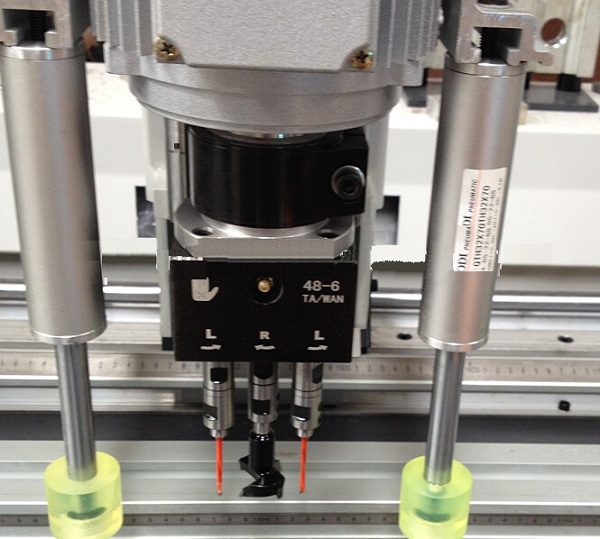

ПНЕВМОПРИЖИМЫ
Деталь жестко фиксируется двумя вертикальными пневматическими прижимами, что позволяет произвести сверление без сдвига детали.

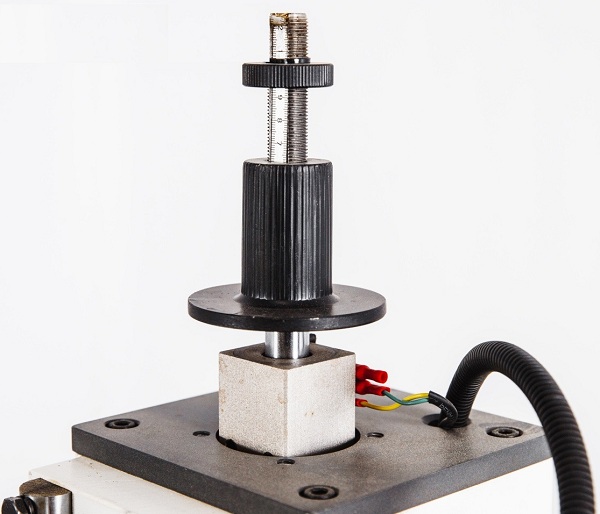

СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ
Удобный узел благодаря специальной миллиметровой шкале позволяет быстро и точно установить требуемую глубину сверления отверстий.

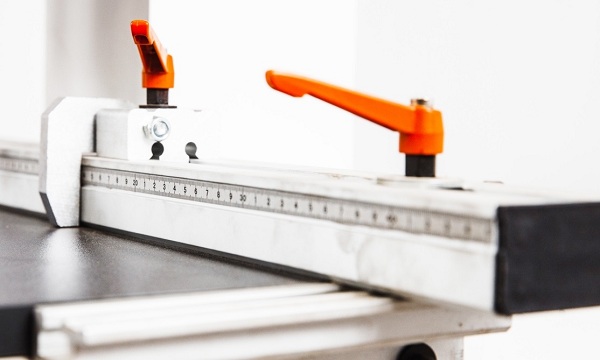

БАЗИРУЮЩИЕ ЛИНЕЙКИ
Станок оснащается 3‑мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Также в комплект поставки входит 2 откидных упора для фиксации заготовки.
ПУЛЬТ УПРАВЛЕНИЯ
Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка.
